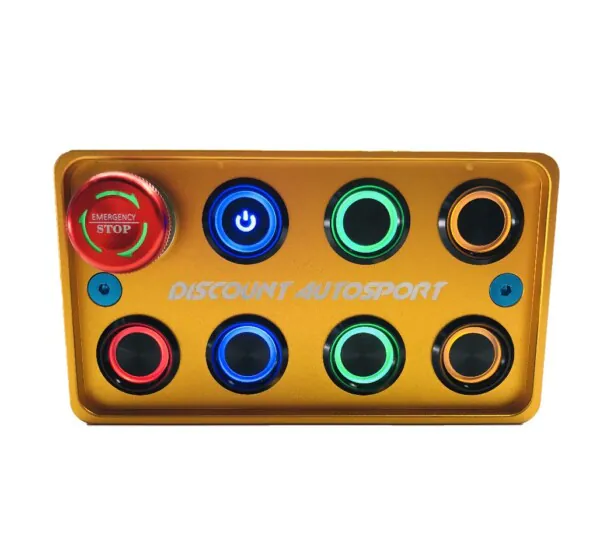

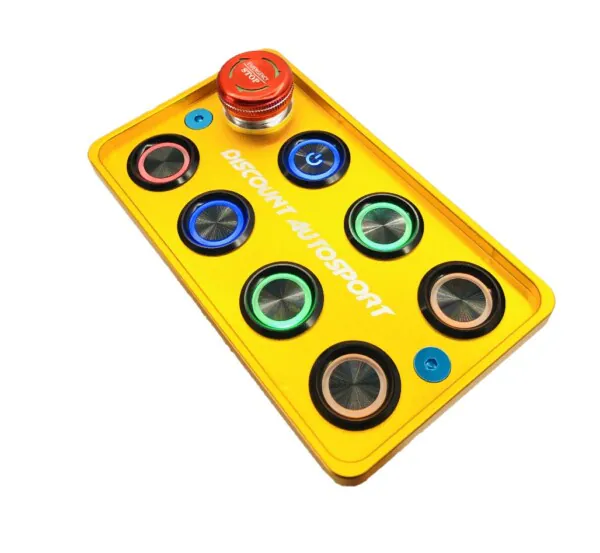

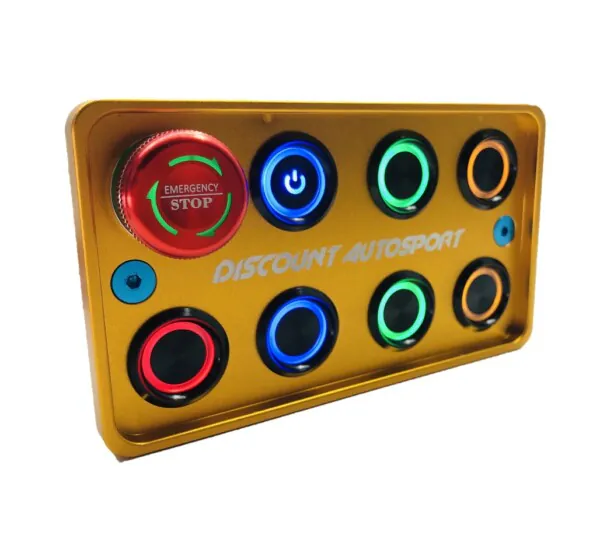

Placa de interruptores de aluminio mecanizado con aspecto PDM + disyuntor electrónico homologado por la FIA
¿Le apetece un panel de interruptores con aspecto de panel táctil PDM? ¿Pero no quiere arruinarse?
Opte por este panel de circuitos de aluminio mecanizado por CNC en 5 ejes con 8 botones redondos e iluminación LED.
Estos botones aceptan hasta 25 amperios, por lo que puede ejecutar un arranque directo sin relé para simplificar su mazo de cables.
El mecanizado por control numérico produce piezas ligeras y robustas.
Anodizado en azul y grabado, tiene un acabado inigualable.
El tablero, completo con botones, pesa sólo 200 gramos.
Con la placa se suministra un manual de cableado en el que se explica el esquema eléctrico de los interruptores.
Sencillez, fiabilidad y un acabado impecable son las grandes ventajas de este tablero de interruptores.
Se vende con 2 tipos de botones:
1 botón momentáneo (verde):
- Motor de arranque
- Bocina
7 botones con posiciones fijas (Azul, Naranja, Rojo)
- Contacto
- Faros
- Parabrisas
- Ventilador
- etc….
Si desea un juego de botones en diferentes colores y con diferentes funciones, no dude en ponerse en contacto con nosotros.
Fácil de diagnosticar durante la conducción:
- Botón iluminado = contacto
- Botón no iluminado = sin contacto
Especificaciones técnicas del teclado:
- Longitud: 140mm
- Anchura: 80mm
- Altura total: 36mm
- Aluminio 6061
- Mecanizado CNC en 5 ejes
- Anodizado dorado
- Logotipo blanco grabado con láser
- Corriente máxima: 25 amperios
- Utilizable de 9 a 24 voltios
- Estanqueidad: IP67
- Interruptores redondos de 22 mm de diámetro
- Cuerpo del interruptor: acero inoxidable 316L anodizado negro
- Aislamiento y cuerpo interior: PA66
- Rango de temperatura: de -40°C a +90°C
- Retroiluminación LED redonda cuando se activa el interruptor
- Peso total: 200 gramos
- Se suministra con 2 tornillos avellanados M5x20 anodizados con tuercas y arandelas
Disyuntor mecánico con mando eléctrico
Sin electrónica de a bordo
Instale un disyuntor electrónico como un coche de fábrica, con la ventaja de un sistema sencillo y fiable
Fácil instalación, puede instalarse en lugar de un disyuntor convencional

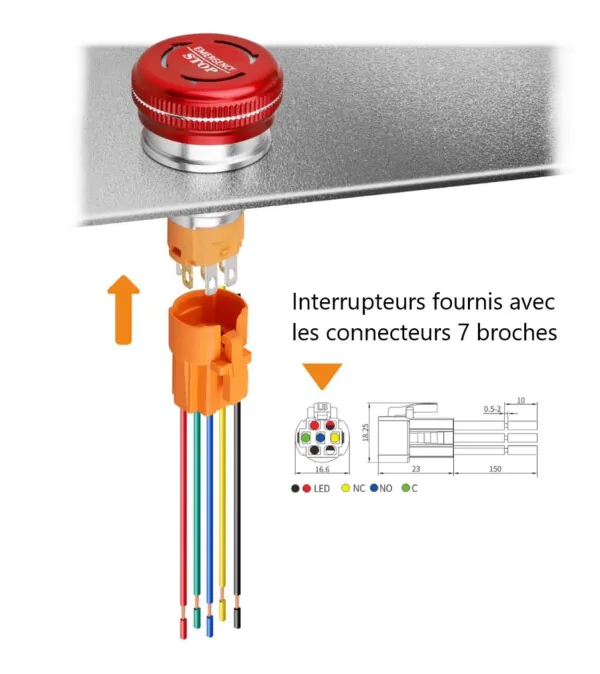

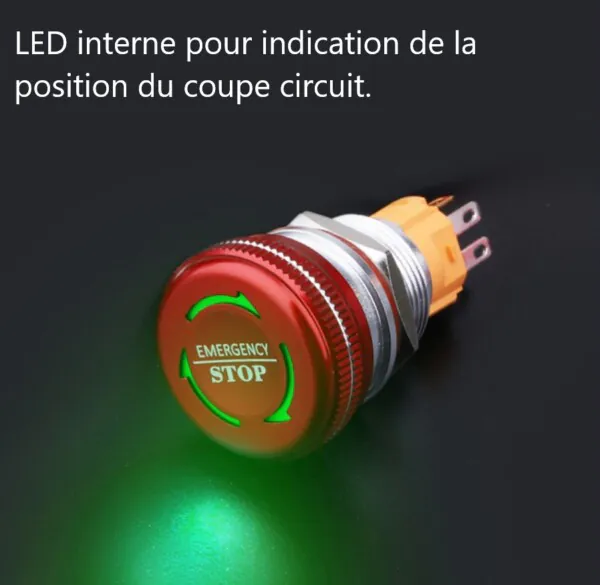

Botones de cuarto de vuelta con LED interno para mostrar el estado del interruptor
Cuando desee cortar el circuito, basta con pulsar el botón, para hacer contacto es necesario dar un cuarto de vuelta.
Botones con contacto normalmente cerrado (NC).
Corta el (+) y no la masa como los disyuntores Cartek ingleses…
Estanqueidad de los botones: IP67
Puede utilizarse para un vehículo de competición pero también para un barco, una máquina agrícola y una máquina industrial.

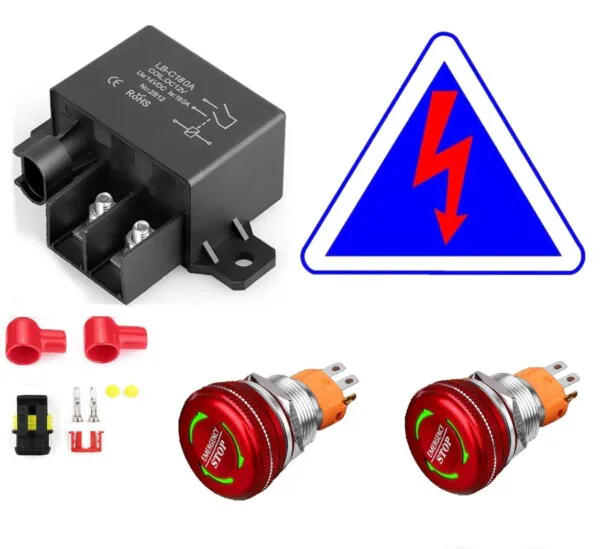

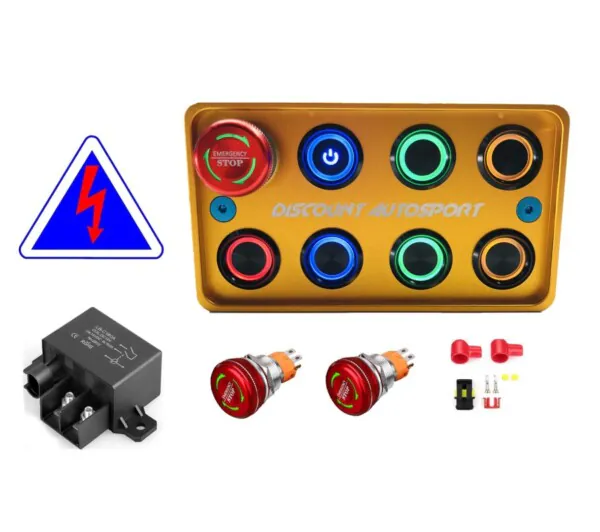

Se suministra como un kit completo que incluye
- 1 disyuntor eléctrico de 180 amperios
- 2 interruptores sellados, mecanizados y anodizados con LED internos
- 1 esquema de montaje completo y detallado
- 2 pegatinas con el triángulo de identificación del disyuntor de la FIA
- (1 LED de información de estado)
- 2 terminales de cobre M8 para cable de 20 mm2
- 2 terminales M6
- 2 tapas para terminales de potencia
Especificaciones técnicas:
- Tensión de funcionamiento: de 6 a 48 voltios
- Corriente máxima: 180 amperios
- Diámetro del botón: 22 mm
- Terminales de alimentación del disyuntor: M8
- Conector AMP superseal para control
- Temperatura de funcionamiento: -30°C a + 90°C
- Botones totalmente sellados, grado de aislamiento IP67
