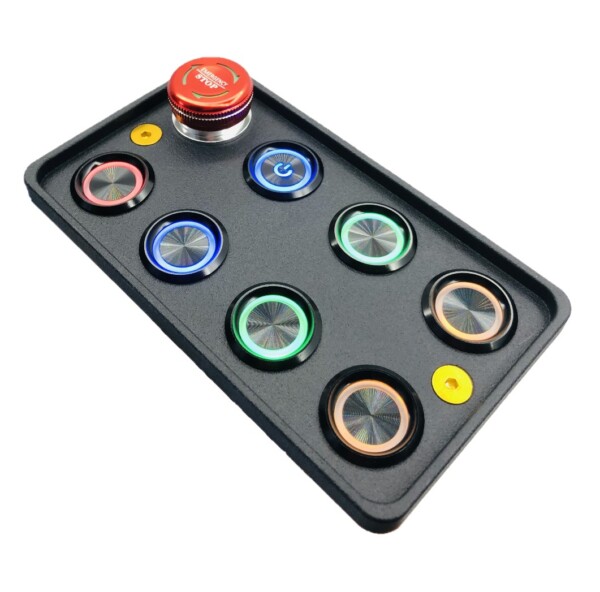

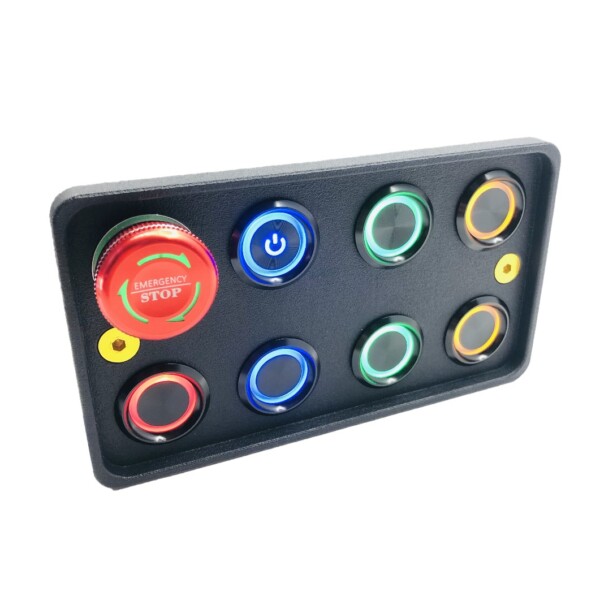

Stampa 3D Piastra interruttore a 8 pulsanti in stile PDM + interruttore elettronico da 180 ampere certificato FIA

Code: switch-pad-3D-print/cnc+kill-swicth-kit

PCB con 8 interruttori stampati in 3D + interruttore elettronico:

  • 2 pulsanti dell’interruttore +6 interruttori fissi +1 interruttore momentaneo
  • Interruttore automatico da 180 ampere approvato dalla FIA
  • Il “Pannello interruttori” assomiglia a un PDM
  • Retroilluminazione LED a 4 colori
  • Fino a 25 ampere per interruttore
  • Dimensioni: 140 x 80 mm
  • Piastra lavorata a 5 assi in alluminio 6061
  • Intervallo di temperatura: da -40°C a +90°C
  • Peso totale: 200 grammi
  • Tenuta: IP67
  • Fornito con 2 viti svasate + dadi e rondelle
  • Fornito con schema elettrico completo
  • Semplice, affidabile e conveniente
  • Equipaggia la sua auto come un’auto WRC di serie o un prototipo di endurance

349,90

4 disponibili (ordinabile)

4 disponibili (ordinabile)

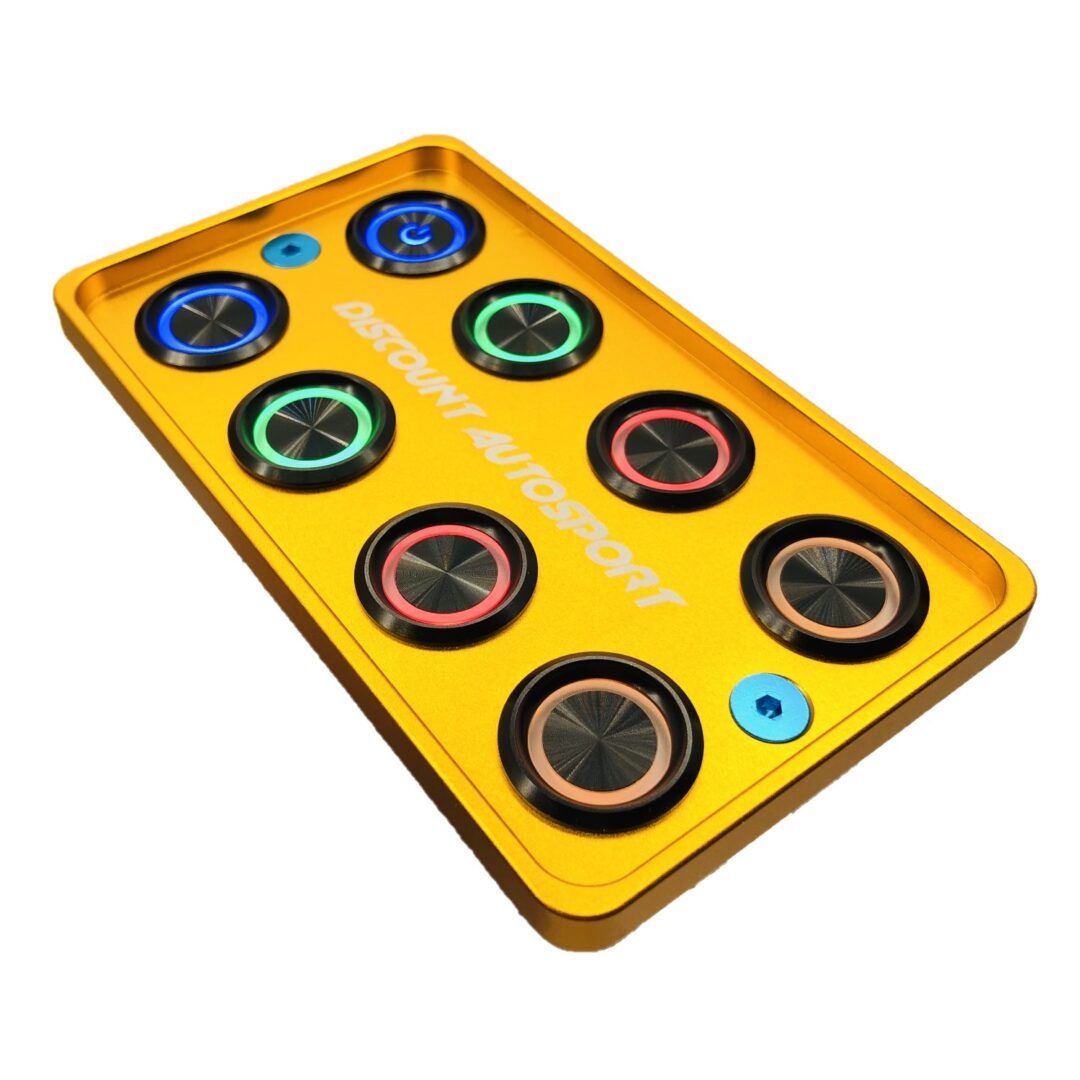

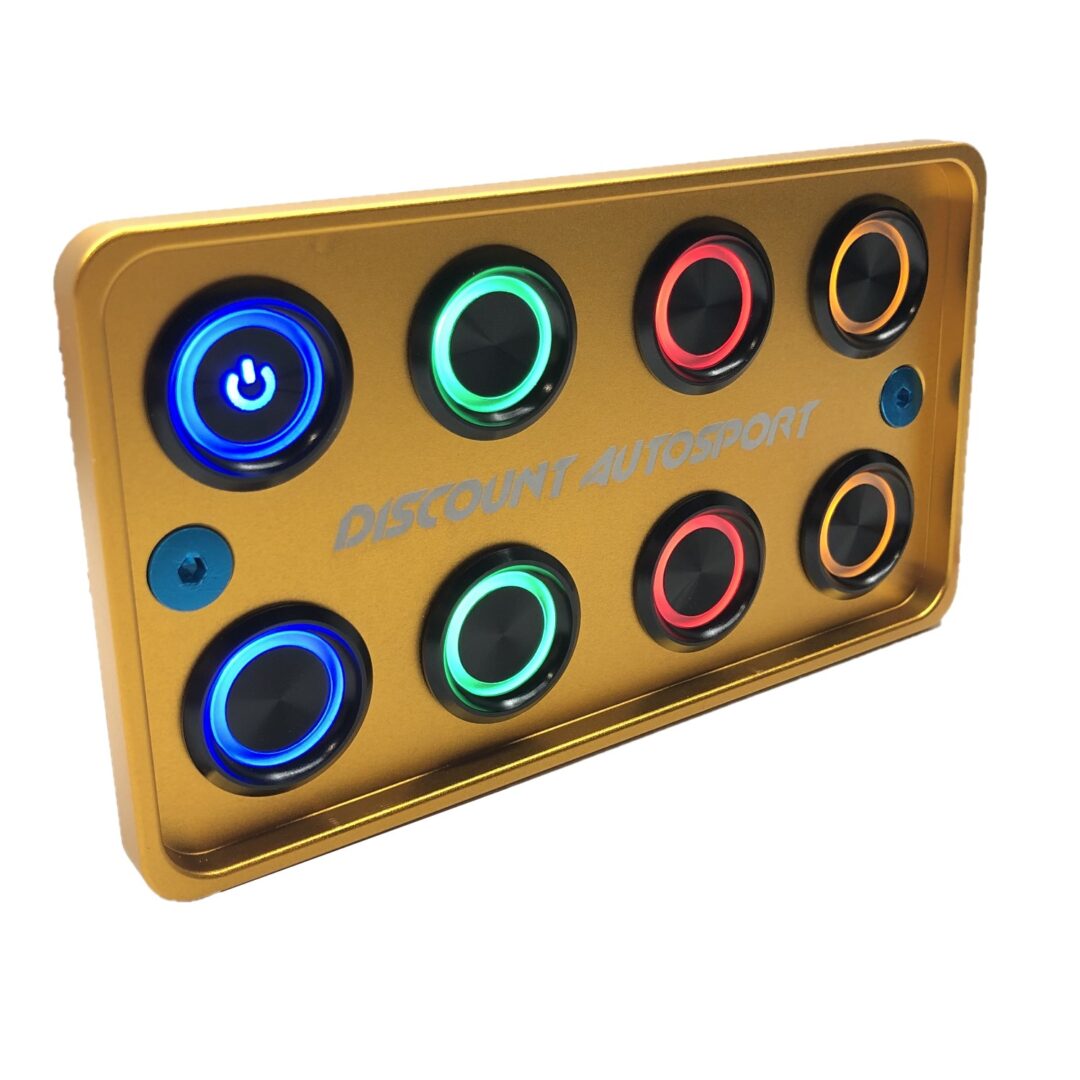

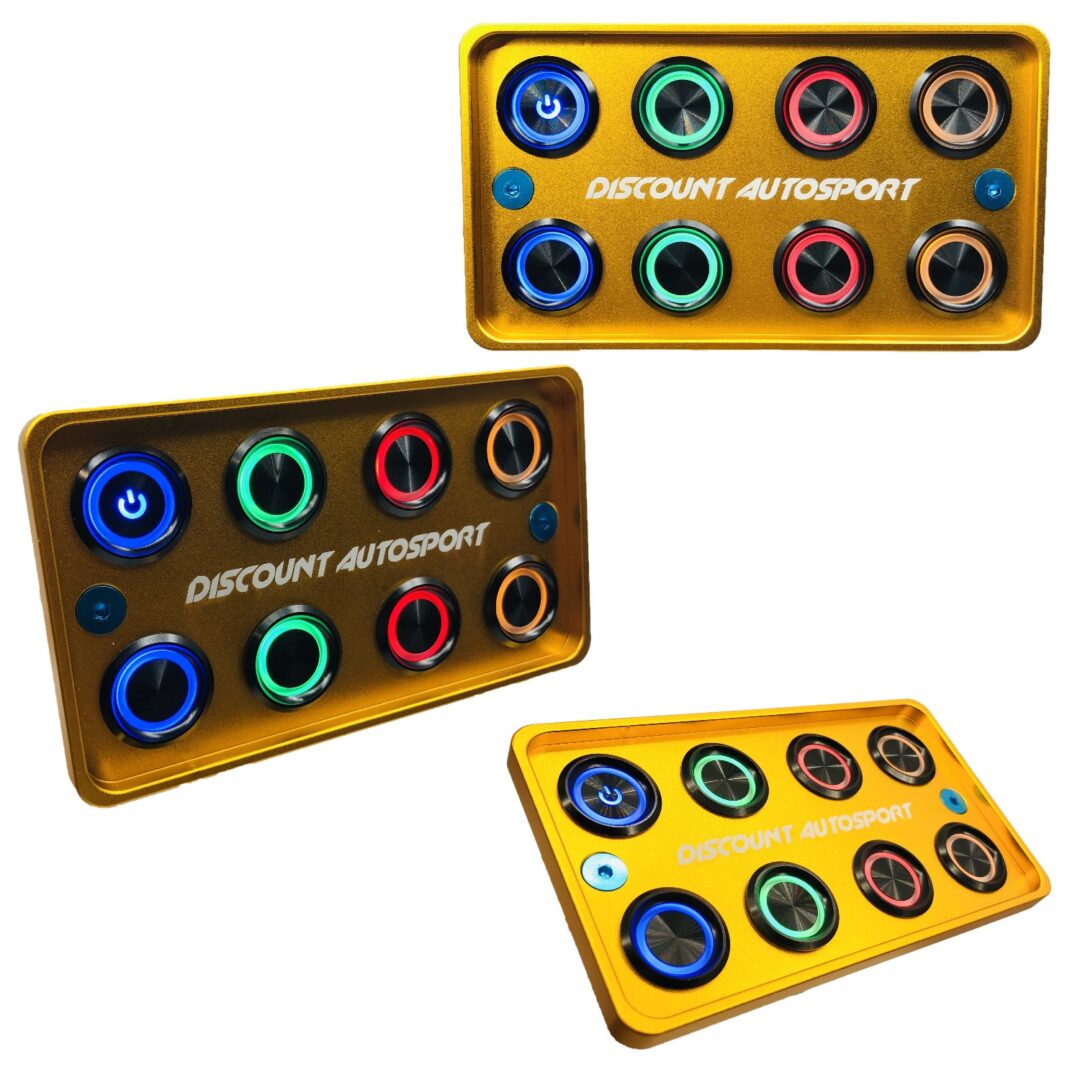

Piastra di commutazione in alluminio lavorato con look PDM + interruttore elettronico approvato dalla FIA


Ha voglia di un pannello di comando con un look da touch pad PDM? Ma non vuole spendere una fortuna?

Opti per questo circuito stampato in alluminio lavorato a 5 assi CNC con 8 pulsanti rotondi e illuminazione a LED.

Questi pulsanti accettano fino a 25 ampere, in modo da poter eseguire un avviamento diretto senza relè per semplificare il cablaggio.

La lavorazione a controllo numerico produce pezzi leggeri e robusti.

Anodizzato blu e inciso, ha una finitura impareggiabile.

La scheda, completa di pulsanti, pesa solo 200 grammi.

Insieme alla scheda viene fornito un manuale di cablaggio che spiega lo schema elettrico degli interruttori.

Semplicità, affidabilità e una finitura impeccabile sono i grandi vantaggi di questo quadro elettrico.

Venduto con 2 tipi di pulsanti:

1 pulsante momentaneo (verde):

  • Avviamento
  • Corno

7 pulsanti con posizioni fisse (Blu, Arancione, Rosso)

  • Contatto
  • Fari
  • Parabrezza
  • Ventola
  • etc….

Se desidera un set di pulsanti in colori diversi e con funzioni diverse, non esiti a contattarci.

Facile da diagnosticare durante la guida:

  • Pulsante illuminato = contatto
  • Pulsante non illuminato = nessun contatto

Specifiche tecniche della tastiera:

  • Lunghezza: 140 mm
  • Larghezza: 80 mm
  • Altezza complessiva: 36 mm
  • Alluminio 6061
  • Circuito stampato in 3D
  • Corrente massima: 25 ampere
  • Utilizzabile da 9 a 24 volt
  • Tenuta: IP67
  • Interruttori rotondi da 22 mm di diametro
  • Corpo dell’interruttore: acciaio inox 316L anodizzato nero
  • Isolamento e corpo interno: PA66
  • Intervallo di temperatura: da -40°C a +90°C
  • Retroilluminazione LED rotonda quando l’interruttore è attivato
  • Peso totale: 150 grammi
  • Fornito con 2 viti svasate M5x20 anodizzate con dadi e rondelle

Interruttore meccanico con controllo elettrico

Nessuna elettronica di bordo!


Installi un interruttore elettronico come un’auto di serie, con il vantaggio di un sistema semplice e affidabile.

Facile da installare, può essere montato al posto di un interruttore automatico convenzionale

Pulsanti a un quarto di giro con LED interno per visualizzare lo stato dell’interruttore

Quando desidera interrompere il circuito, deve semplicemente premere il pulsante, mentre per fare contatto deve fare un quarto di giro.

Pulsanti con contatto normalmente chiuso (NC).

Tagliano il (+) e non la massa come gli interruttori Cartek inglesi…

Tenuta dei pulsanti: IP67

Può essere utilizzato per un veicolo da competizione, ma anche per una barca, una macchina agricola e una macchina industriale.

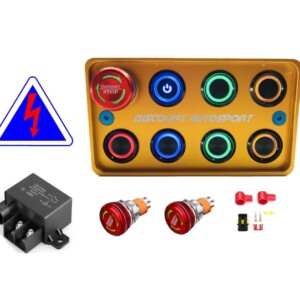

Fornito come kit completo che comprende:

  • 1 interruttore elettrico da 180 ampere
  • 2 interruttori sigillati, lavorati e anodizzati con LED interni
  • 1 schema di montaggio completo e dettagliato
  • 2 adesivi con triangolo di identificazione dell’interruttore FIA
  • (1 LED di informazione sullo stato)
  • 2 capicorda in rame M8 per cavo da 20 mm2
  • 2 capicorda M6
  • 2 coprimorsetti per i terminali di potenza

Specifiche tecniche:

  • Tensione operativa: da 6 a 48 volt
  • Corrente massima: 180 ampere
  • Diametro del pulsante: 22 mm
  • Terminali di alimentazione dell’interruttore: M8
  • Connettore AMP superseal per il controllo
  • Temperatura di esercizio: da -30°C a + 90°C
  • Pulsanti completamente sigillati, grado di isolamento IP67

MARCHIO: Discount Autosport, un prodotto progettato, sviluppato e assemblato dal nostro team presso la nostra sede.

Esclusivo di Discount Autosport. Prodotto progettato e assemblato presso la nostra sede.

“La qualità vince”….

Peso 1 kg
